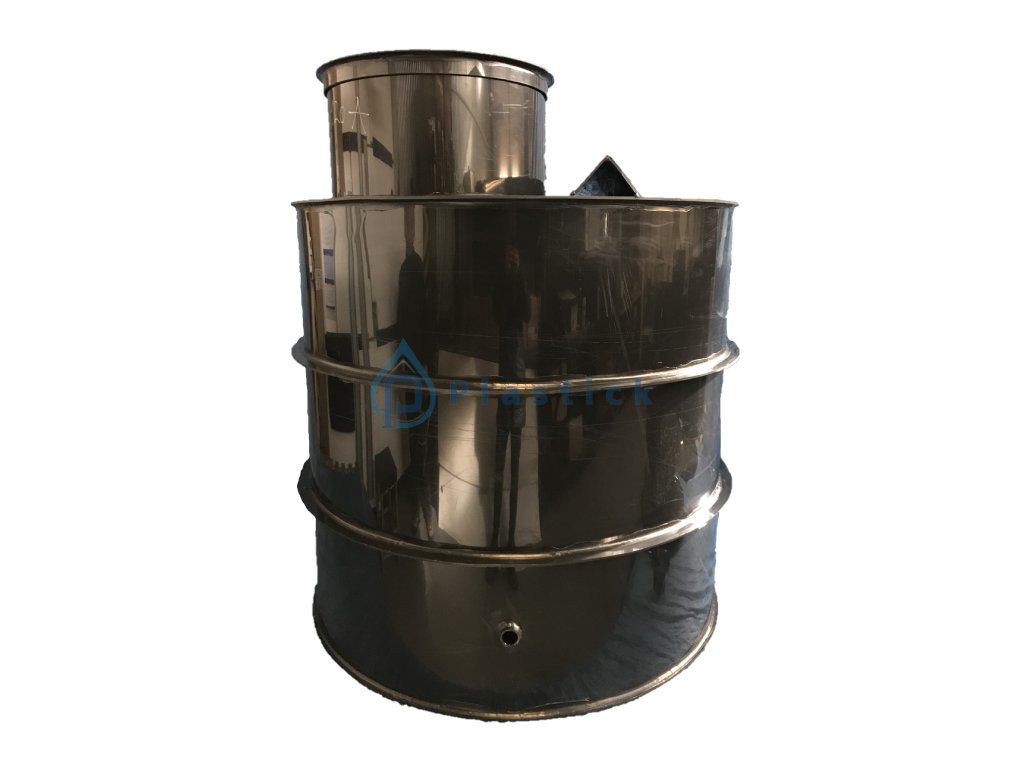

Studničná šachta SSV ø1,2x1,5 samonosná s konzolou a odvetraním

Podrobný popis

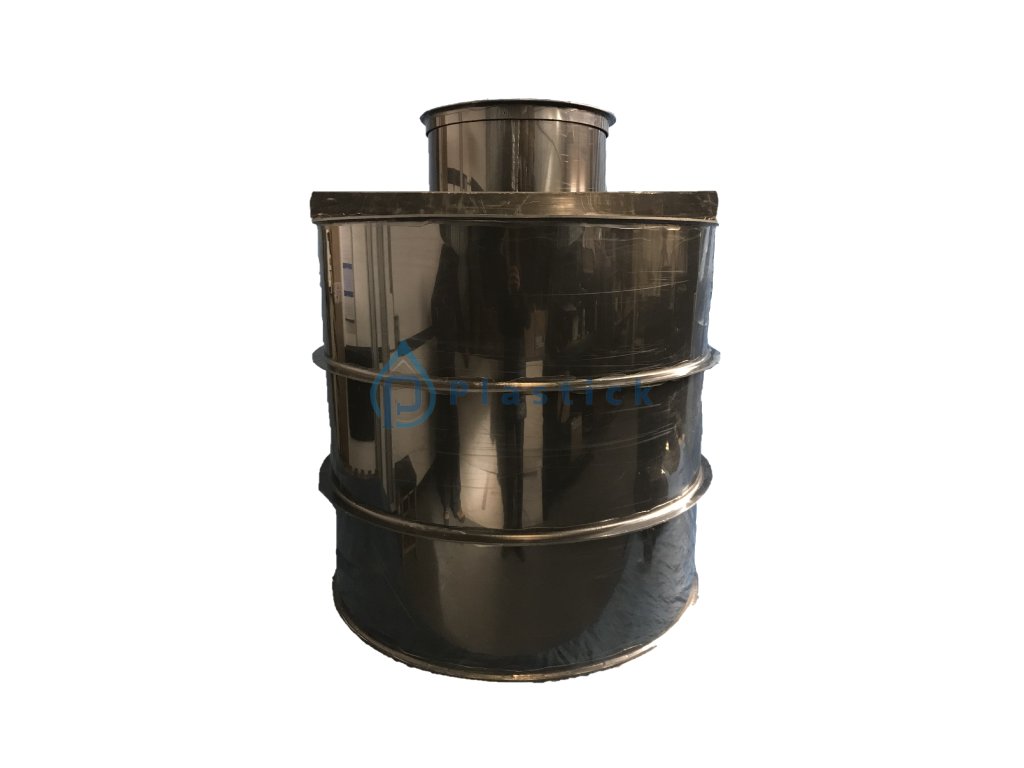

Studničná šachta 1200x1500 SSV 1,2x1,5 vodotesná určená pre umiestnenie technológie a ponorného čerpadla nad vrtom je s konzolami pre pohodlné uchytenie armatúry a odvetraním proti kondenzovanej vode.

Šachta na vŕtanú studňu 1200x1500 sa používa na profesionálnu inštaláciu ponorného čerpadla a potrebného príslušenstva nad vŕtanou studňou, odvetranie zabezpečuje minimálnu tvorbu vlhkosti v oblasti šachty.

• • Je vyrobená z polypropylénu a má byť umiestnená pod úrovňou terénu.
  • Rozdiel medzi jednotlivými šachtami do vrtu, ktoré máme v ponuke, je hlavne v ich šírke a výške a teda v pohodlnosti práce a montáže vodotechniky.
  • Kľúčová je veľkosť tlakovej nádoby, ktorú do šachty plánujete osadiť.

  Umiestnenie šachty 1200x1500:

  • Šachta na vŕtanú studňu 1200x1500 by mala byť umiestnená pod úrovňou terénu.
  • Štandardne je dodávaná s plastovým vekom, ktoré nesmie byť zaťažované pravidelnou chôdzou ani prejazdom.
  • V prípade tejto inštalácie musí byť zabránené vstupu na veko (napr. odnímateľnou betónovou doskou či oplotením priestoru šachty).

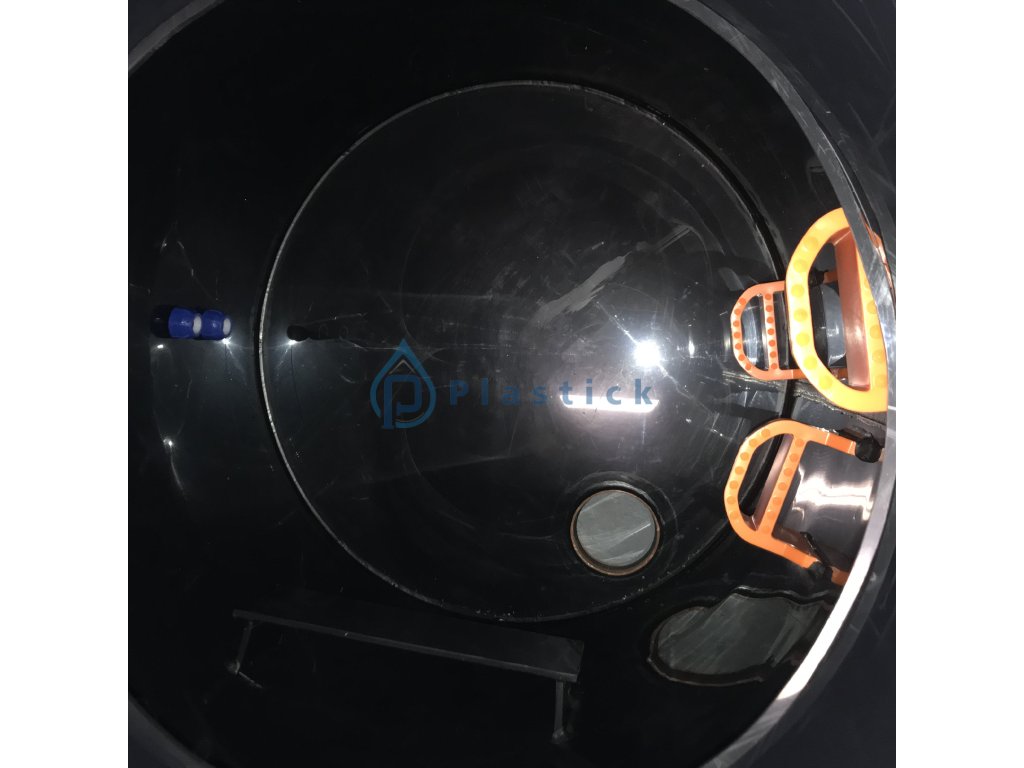

  Dno studničnej šachty a umiestnenie otvoru na vrt:

  • Otvor v šachte na vŕtanú studňu, ktorý si vyberáte podľa rozmeru potrubia aký máte (priemer otvoru podľa vášho výberu 110; 125; 140; 160; 200) je umiestnený excentricky akoby na kraji revízneho vstupu do šachty (viď výkres).
  • Umiestnenie otvoru je dané tým, aby ste bez problémov vedeli do vrtu spustiť ponorné čerpadlo.
  • Otvor je umiestnený čo najbližšie k vývodu zo šachty, taktiež preto, aby v šachte ostalo čo možno najviac miesta pre manipuláciu a umiestnenie technológie.

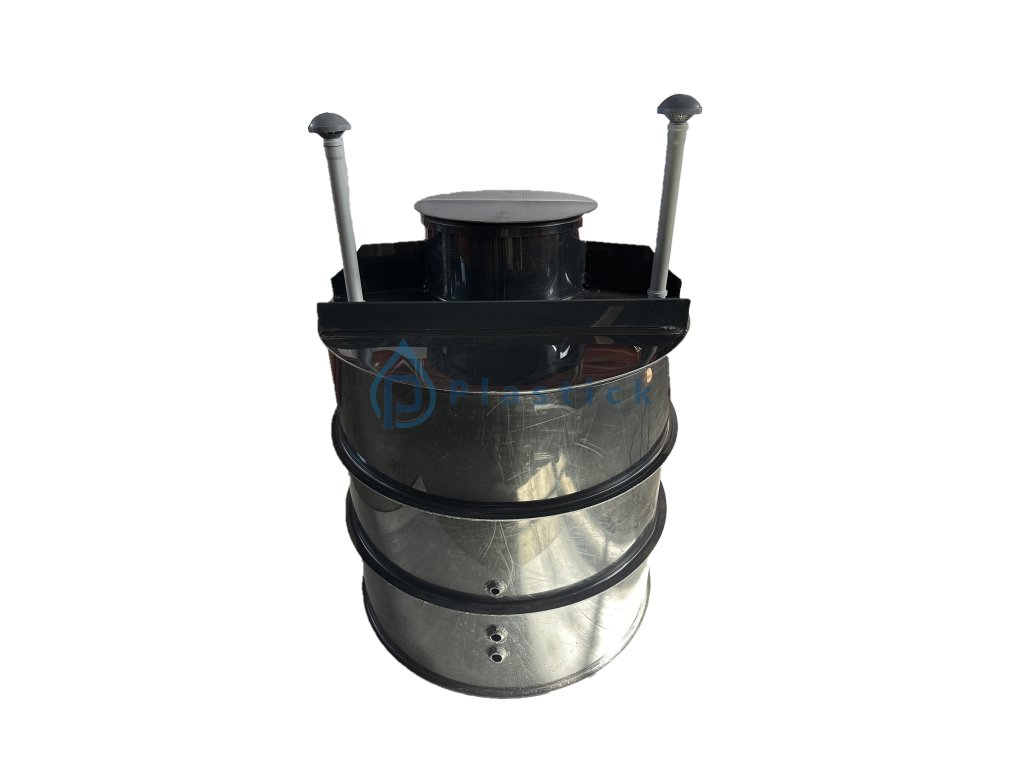

  • Odvetranie šachty je riešené pomocou dvoch potrubí, jedno je vedené ku dnu a druhé k vrchu studničnej šachty, vrch odvetrávacích rúr  je zabezpečený pomocou vetracích hlavíc, ktoré obsahujú vetracie otvory a zamedzujú vstupu hlodavcom.

  Výhody studničnej šachty 1200x1500:

  • jednoduchá konštrukcia, nízka hmotnosť – ľahká preprava a montáž
  • samonosná konštrukcia – nie je potrebné šachtu obetónovať (s výnimkou nízkej hladiny spodných vôd)
  • polyepropylén  – záruka mimoriadnej chemickej a mechanickej odolnosti a tiež dlhej životnosti
  • vstupný komín do šachty:  DN 600mm

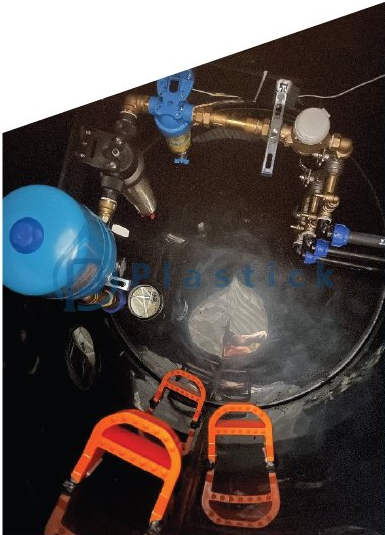

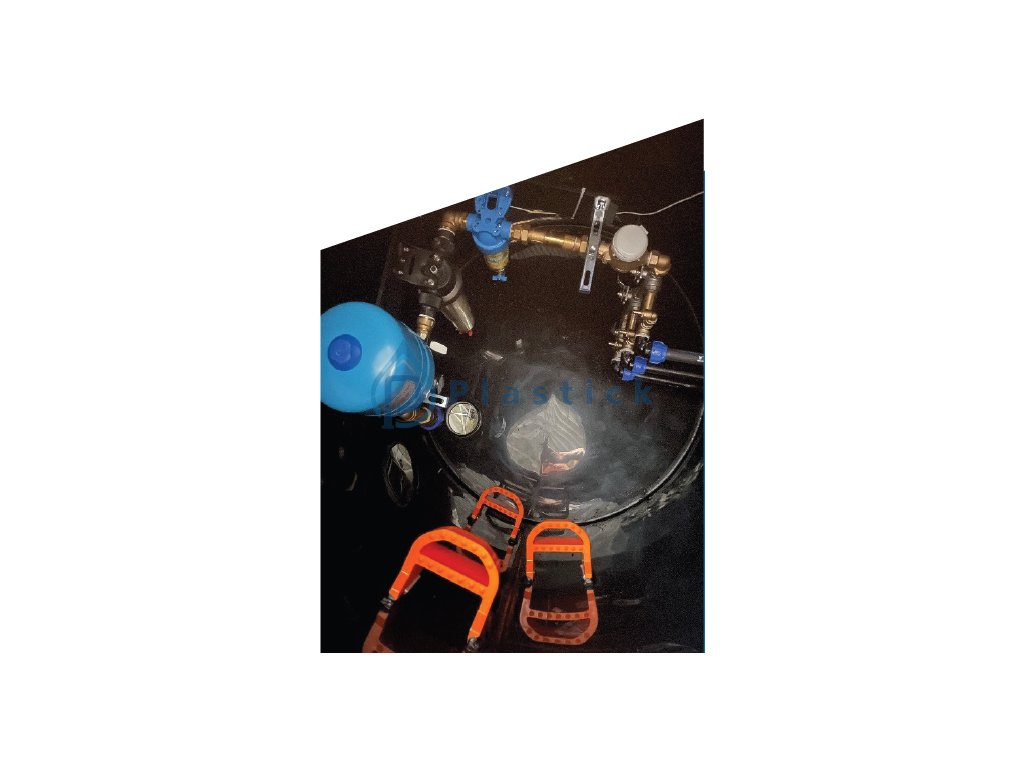

  • obsahuje dva kusy držiakov pre filtráciu a skrinku od čerpadla a frekvenčný menič
  • šachta je riadne vystužená a to zamedzuje deformovaniu - to je hlavný dôvod ktorým sa odlišuje od konkurenčných ponúk

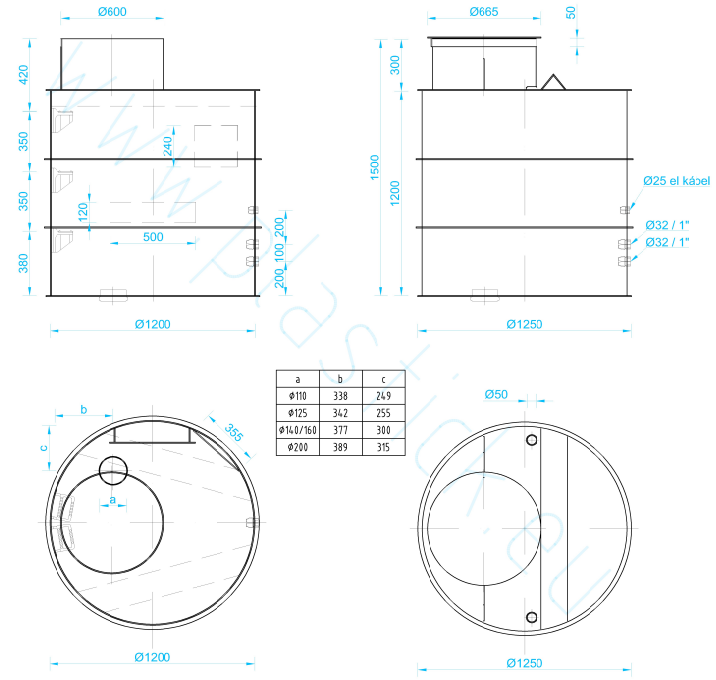

  Rozmery studničnej šachty



  Vystužená šachta na vŕtanú studňu 1200x1500 obsahuje:

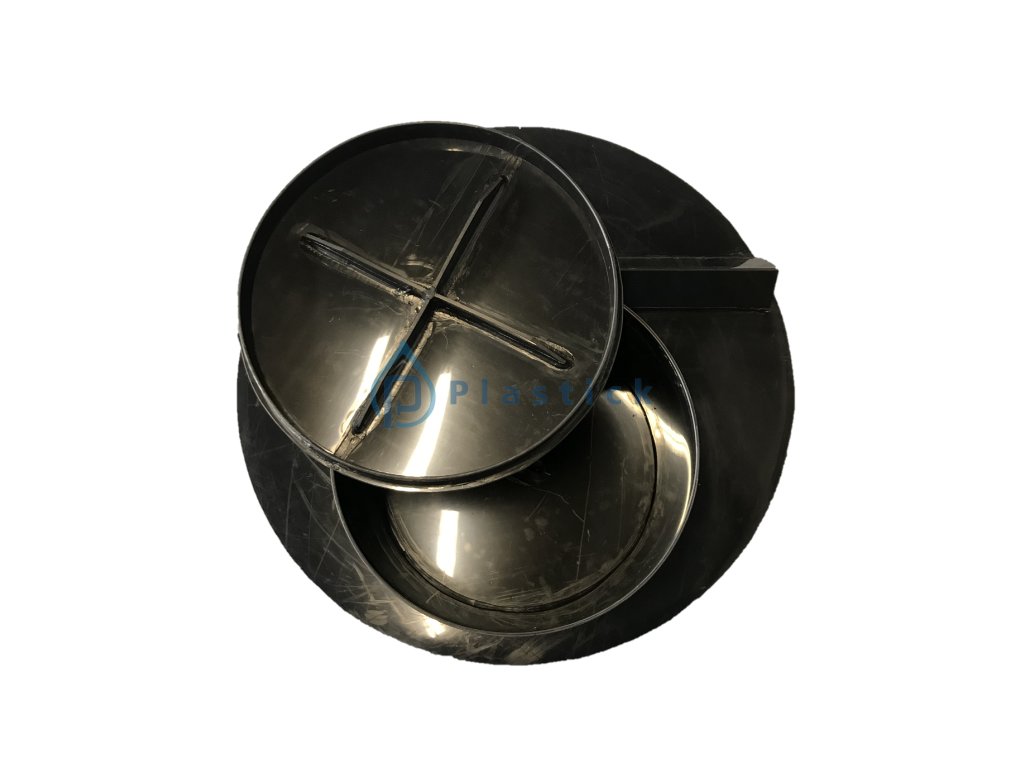

  • Poklop
  • Stúpadlá
  • vystuženie šachty: obvodové výstuhy a výstuhy stropnej dosky
  • držiaky pre fitlráciu a pre frekvenčný menič a skrinku kondenzátora
  • Prechody na potrubie zo šachty 2x - (voliteľné, najčastejšie 1" d32)
  • Prechod na chráničku d25 pre elektrický kábel
  • Prechod na vrt najbežnejších priemerov DN 110, DN 125, DN140, DN 160, DN 200.  - vrt je vyosený viď výkres.

  Priemer Vášho vrtu je potrebné napísať do políčka nad parametrami produktu.
