EZH AUTOMATIK 116 IP54 16A

Hladinový spínač EZH-12V automatic IP 54 model 116

Elmik

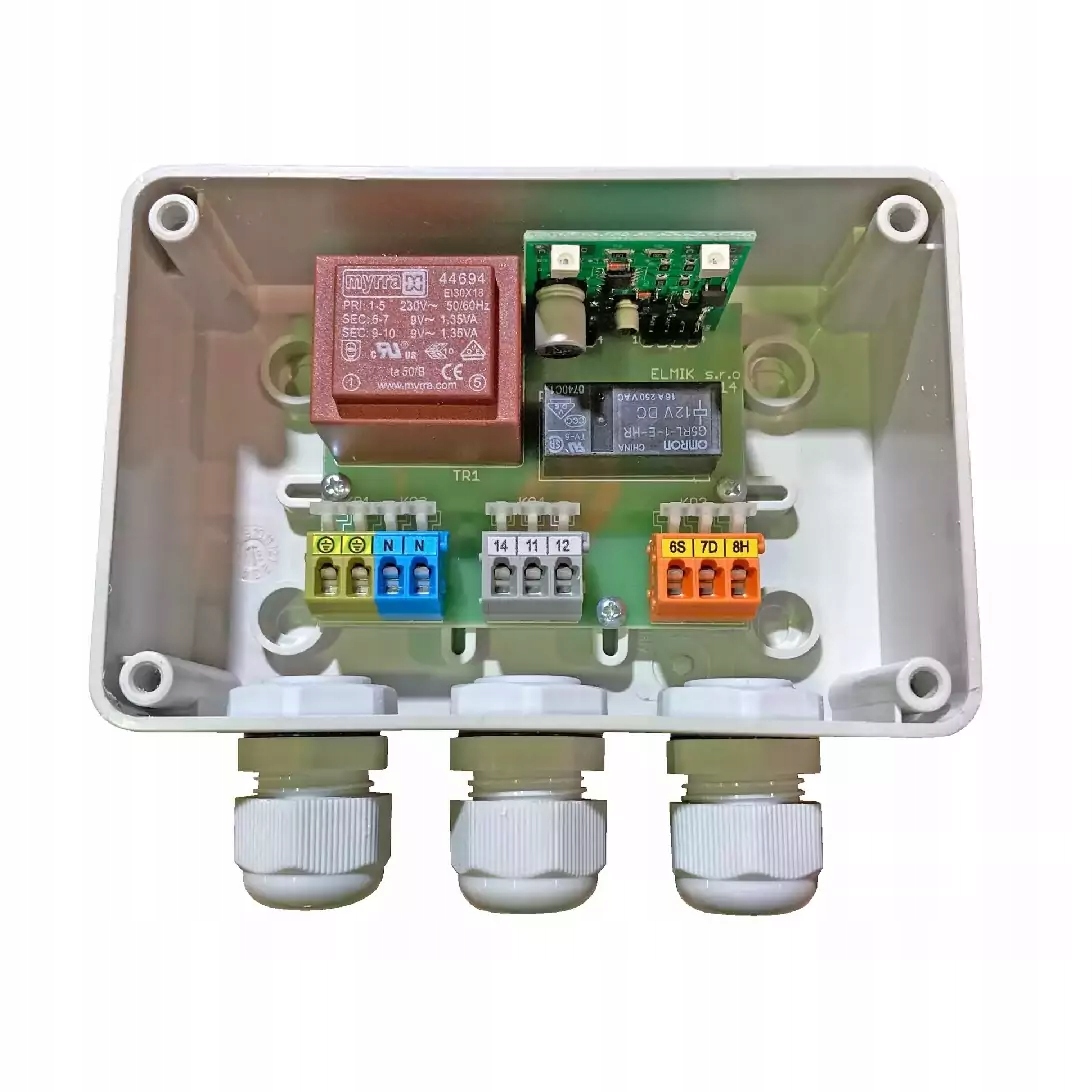

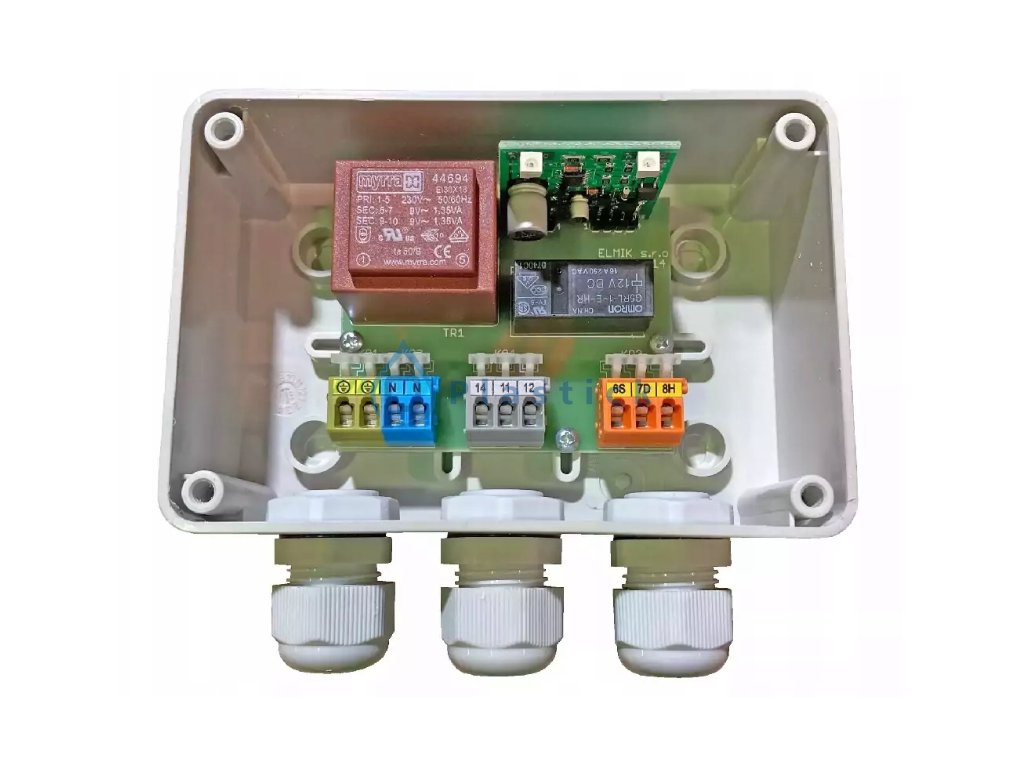

Hladinový spínač EZH-12V automatic IP 54 model 116

Hladinový spínač EZH-12V slúži na spínanie , alebo rozopínanie elektrických obvodov v závislosti na výške hladiny elekricky vodivej kvapaliny. Zariadenie môžeme použiť na ovládanie chodu čerpadla pri plnení resp. odčerpávaní vody buď z voľnej, alebo tlakovej nádrže.

Vlastnosti:

• Pri odčerpávaní vody z nádrže sa ovláda cievka stykača alebo priamo motor čerpadla (podľa modelu čerpadla) cez spínací kontakt relé (viď. schému zapojenia medzi obrázkami.)
• Keď sú všetky elektródy ponorené je relé zariadenia aktivované a cez kontakt Sv. 12 spína cievku stykača alebo priamo motor čerpadla (podľa modelu čerpadla).
• Keď hladina vody klesne pod úroveň elektród 6S - 7D, relé EZH vypína, čím vypne aj ovládací stykač alebo motor čerpadla (podľa modelu čerpadla).
• Zariadenie znova pripojí motor čerpadla po dosiahnutí výšky hladiny danej elektródou 8H.
• Funkciu zariadenia signalizujú dve diódy LED.
• Žltá signalizuje zapnutý stav zariadenia, zelená funkciu čerpania.

Technické parametre:

Napájacie napätie: 230V, 50-60 Hz

Príkon: 2,7 VA

Napätie elektród: 9V AC

Citlivosť obvodu elektród: 0 – 20 000 Ohm.

Maximálny spínaný prúd: 1 x 12A AC

Trvalý prúd kontaktom: 1 x 12A AC

Rozmery (V x Š x H): 115 x 88 x 50 mm

Maximálna dĺžka vedenia k elektródam: 500 m
