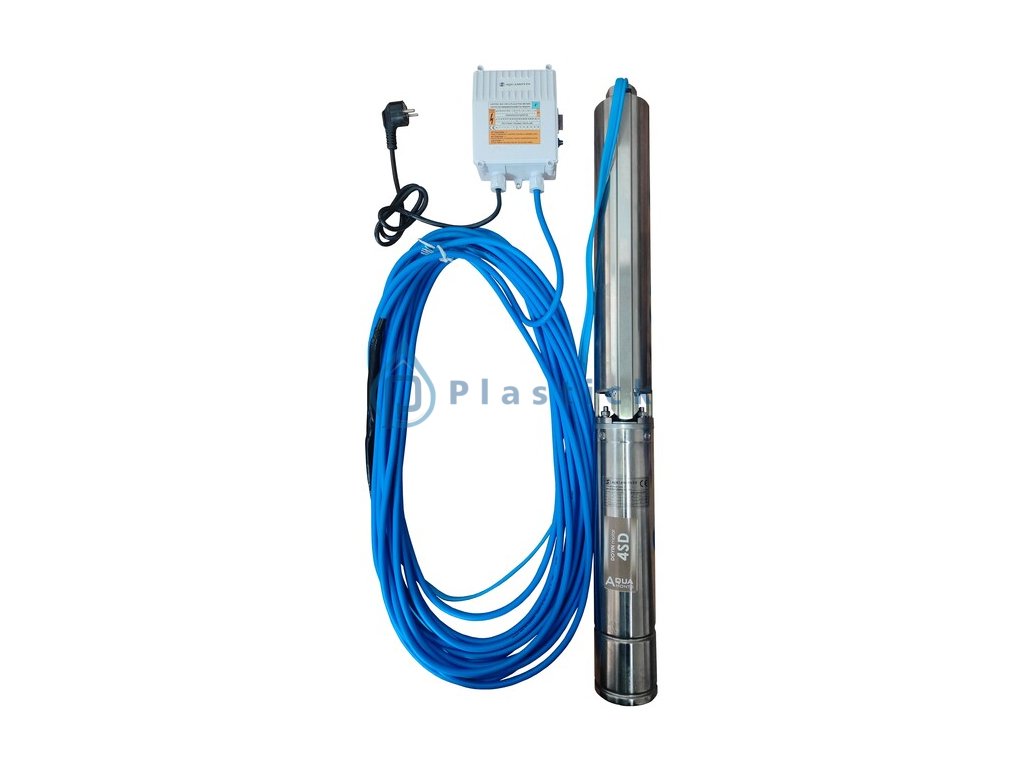

Ponorné čerpadlo 4'' ST-10/09, 230V 0,37kW s voliteľným káblom

Podrobný popis

Pracovná oblasť čerpadla: Q(l/min) = 0-60, H(m) = 64-22

                                                      Qopt. = 35 l/min., Hopt. = 50 m

VLASTNOSTI

Čerpadlo: ST-10/09

• Optimálny pracovný bod čerpadla: pri prietoku Qopt= 35 l/min je výtlak Hopt= 50 m
• minimálna výtlačná výška H_min: 22 m
• priemer čerpadla 98mm
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 250g/m³
• pracovná poloha zvislá, vodorovnú konzultovať

Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Obežné kolesá sú plávajúce. Spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Plášť čerpadla je zhotovený z  nerezovej rúry.

Ponorný motor: 4" asynchrónny olejom plnený 4SD

• Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Trieda izolácie : F
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 20 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s

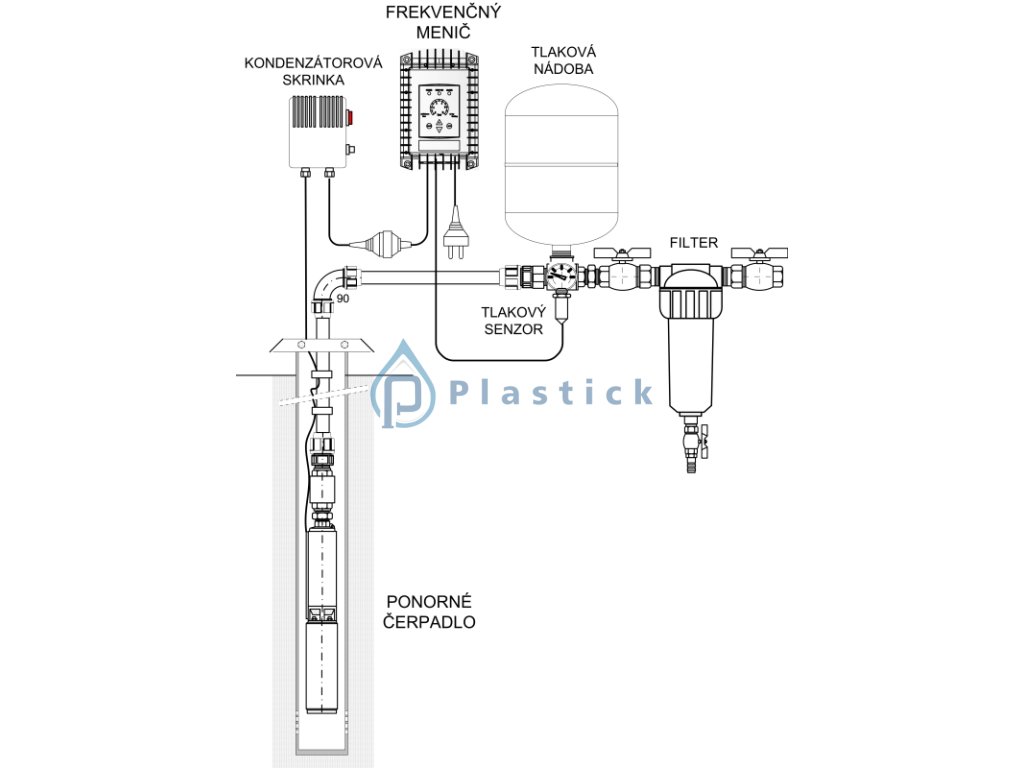

PRÍKLAD INŠTALÁCIE

Prevádzka ponorného čerpadla s frekvenčným meničom:
