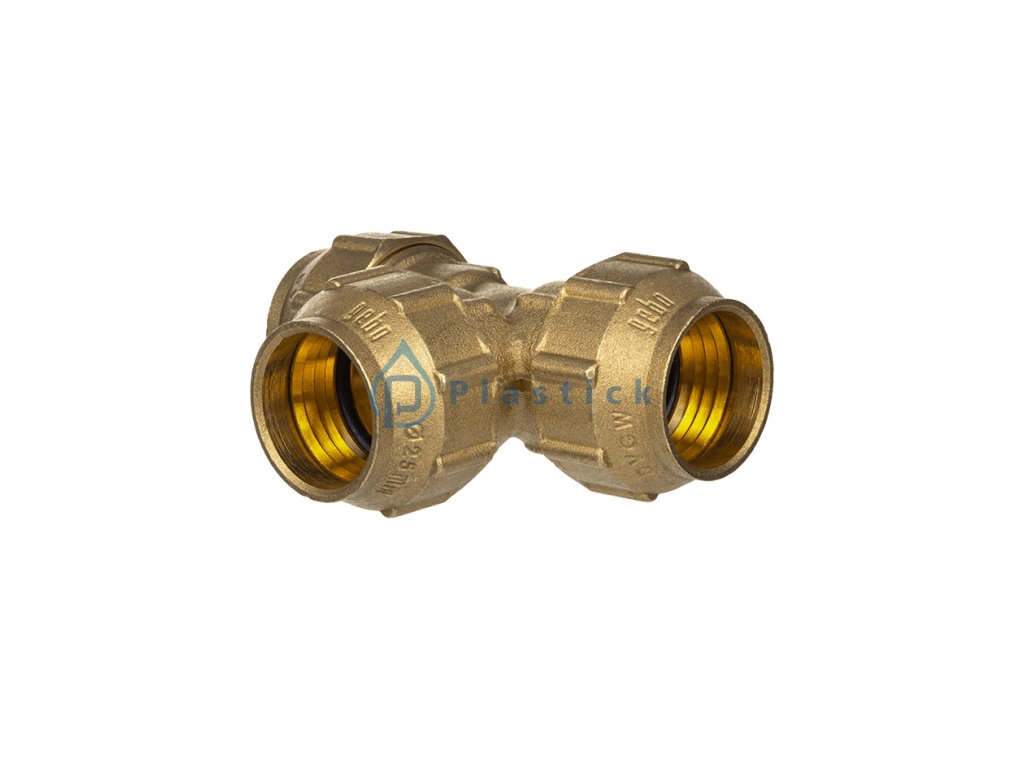

Návod na montáž mosadzných zviernych spojok pre potrubie PE 80 a PE 100 (SDR 11)
podľa DIN 8074/8075, DIN EN 12201-2, DIN 16893 a pracovného listu DVGW GW 335-A2
-

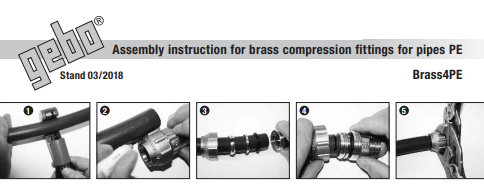

Rúru označte kolmo na jej osovú dĺžku a pomocou orezávača alebo jemnej pílky ju odrežte. Rúra musí byť riadne odhrotovaná, aby pri montáži O-krúžku nedošlo k jeho poškodeniu.
-
Pri zisťovaní hĺbky zasunutia PE rúry do spojky je potrebné mať na pamäti, že pred dotiahnutím matice treba ponechať vzdialenosť 3–5 mm od dorazu. Hĺbka zasunutia musí byť na rúre vyznačená.
-
Jednotlivé komponenty sa na rúru nasadzujú v nasledujúcom poradí: matica, zverný krúžok (drážkovanie musí smerovať k matici), tlakový krúžok, O-krúžok.
-
PE rúru s komponentmi zasuňte do spojky a naskrutkujte maticu. Montáž bez predchádzajúcej demontáže skrutkového spoja je možná len vtedy, ak kužeľovú maticu povolíte o jednu úplnú otáčku. Úplne ju nevyskrutkujte!
Krátko skrutkou pootočte, aby sa upínacie a tesniace prvky uvoľnili. Zasuňte skosenú rúru až po označenie hĺbky zasunutia a kužeľovú maticu dotiahnite podľa pokynov uvedených nižšie. -
Maticu dotiahnite kľúčom s ohľadom na uťahovacie momenty uvedené v priloženej tabuľke:
Vonkajší priemer potrubia v mm: 20 | 25 | 32 | 40 | 50 | 63
Uťahovací moment (Nm): 25 | 34 | 44 | 55 | 60 | 130Po 24 hodinách od inštalácie by mala byť matica znovu dotiahnutá.
Pre plynové inštalácie je povinné použitie oporných puzdier!
Oporné puzdro nie je súčasťou spojky a musí sa objednať samostatne.
Závity: podľa DIN EN 10226-1
Médiá:
Pitná voda – tlakové stupne: PE 80 12,5 bar / PE 100 16 bar
Plyn – tlakové stupne: PE 80 4 bar / PE 100 10 bar
DVGW-Reg.-Nr.: DG-7521AR7029
