Skupina čerpadiel GP PRO s ventilom a pohonom + elektronické čerpadlo BETA 2 25-60/180
Kód: 5903887255240
Podrobný popis

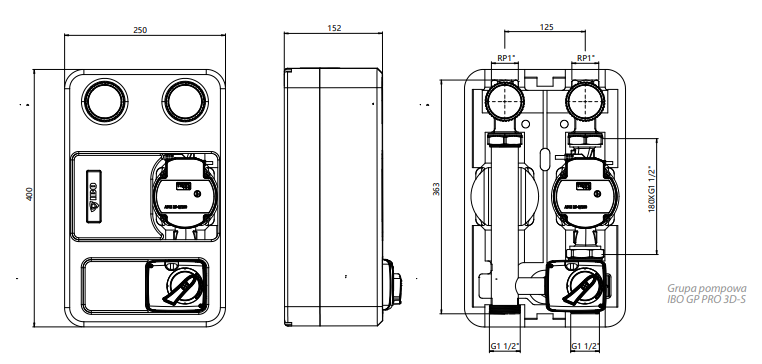

IBO GP PRO 3D-S – čerpacia skupina s trojcestným ventilom a servopohonom
Určená pre systémy, kde je potrebné regulovať teplotu vykurovacej kvapaliny.
Skupina je vybavená trojcestným ventilom a elektrickým servopohonom IBO STER D, ktorý umožňuje automatickú reguláciu teploty po pripojení k externému regulátoru (napr. regulátoru kotla alebo tepelného čerpadla).
Servopohon umožňuje aj ručné ovládanie.
Obsah balenia
- 2× uzatvárací ventil s teplomerom a pripojovacím šróbením
- 1× trojcestný ventil
- servopohon zmiešavacieho ventilu
- 1× spätné pripojenie
- predná a zadná tepelná izolácia
Použitie
- radiátorové vykurovanie
- nízkoteplotné systémy
- podlahové vykurovanie
- ochrana spiatočky vykurovacieho systému
Čerpacia skupina GP PRO 3D-S + obehové čerpadlo BETA 2 25-60/180 IBO
Čerpacia skupina IBO GP PRO 3D-S s obehom vybaveným trojcestným ventilom s pohonom IBO STER-D, sa odporúča používať v inštaláciách, kde je potrebné zmeniť teplotu faktora, ktorý sa má prenášať do prijímača. Skupina s elektrickým pohonom umožňuje ovládanie teploty cez elektrický valec za predpokladu, že je valec pripojený k externému regulátoru, napr. ovládač kolesa alebo tepelné čerpadlo.
POZOR. Ovládač valca nie je vo výbave čerpacej skupiny.
Použitie pre radiátorové systémy, nízkoteplotné systémy, systémy podlahového vykurovania, systémy ochrany návratu.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Horné pripojenie | vnútorný závit 1" |
| Dolné pripojenie | vonkajší závit 1½" |
| Dĺžka čerpadla | 180 mm |
| Pripojenie čerpadla | 2 × 1½" vnútorný závit |
| Materiál | oceľ, mosadz |
| Izolácia | expandovaný polypropylén |
| Tesnenia | teflón, bezazbestové vláknité tesnenie, EPDM |
| Rozsah teplomera | 0–100 °C |
| Maximálna prevádzková teplota | 100 °C |
| KVS GP PRO BO | 10 m³/h |
| KVS GP PRO 3D-S | 8 m³/h |
| KVS GP PRO 3D-T | 3,5 m³/h |
| Nastavenie teploty GP PRO 3D-T | 25–55 °C |
| Maximálny pracovný tlak | 5 bar |
| Hmotnosť (s čerpadlom) | približne 5–6 kg |
Servopohon IBO STER D
Technické údaje
| Parameter | Hodnota |
|---|---|
| Napájanie | 230 V / 50 Hz |
| Príkon | 5 W |
| Maximálny krútiaci moment | 6 Nm |
| Uhol otočenia | 90° |
| Čas otvorenia | 120 s |
| Trieda ochrany | II |
| Krytie | IP42 |
| Prevádzková teplota | 0–50 °C |
| Prívodný kábel | 3 × 0,75 mm² / 100 cm |
Servopohon IBO STER D je určený na montáž s trojcestnými a štvorcestnými zmiešavacími ventilmi. Po pripojení k riadiacej jednotke umožňuje automatickú reguláciu prietoku a teploty vykurovacej kvapaliny.
Servopohon podporuje aj ručný režim ovládania. Po stlačení tlačidla prepnutia režimu je možné ventil nastavovať manuálne. Opätovným stlačením tlačidla sa zariadenie prepne späť do automatického režimu.
Systémový rozdeľovač
Rozdeľovač je určený pre 2 alebo 3 vykurovacie okruhy a je kompatibilný s čerpacími skupinami IBO GP PRO BO, 3D-S a 3D-T.
Slúži na rozšírenie vykurovacích okruhov, šetrí priestor a umožňuje rýchlu a jednoduchú montáž vykurovacieho systému.
Je vybavený montážnymi konzolami pre upevnenie na stenu. Vďaka štandardnému rozstupu 125 mm je kompatibilný aj s ďalšími čerpacími skupinami dostupnými na trhu.
Technické údaje rozdeľovača
- výkon pri ΔT: do 50 kW
- horné pripojenie: 1½" vnútorný závit
- dolné pripojenie: 1½" vnútorný závit
- osová vzdialenosť: 125 mm
- tesnenia: EPDM
- maximálna prevádzková teplota: 110 °C
- maximálny pracovný tlak: 5 bar
- maximálny prietok: 3,0 m³/h
Rozstup zodpovedajúci skupinám IBO GP PRO je 25-60/180.
Dodatočné parametre
| Kategória: | Náradie pre kúrenárov a kúrenársky sortiment |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903887255240 |
| Druh položky: | Skupina čerpadiel |
| Max. teplota: | 99 °C |
| Max. tlak: | 5 bar |
| Pripojenie: | 1 '', 6/4 " |
| Rozmery (ŠxVxH): | 420x260x205 mm |
| Položka bola vypredaná… | |
