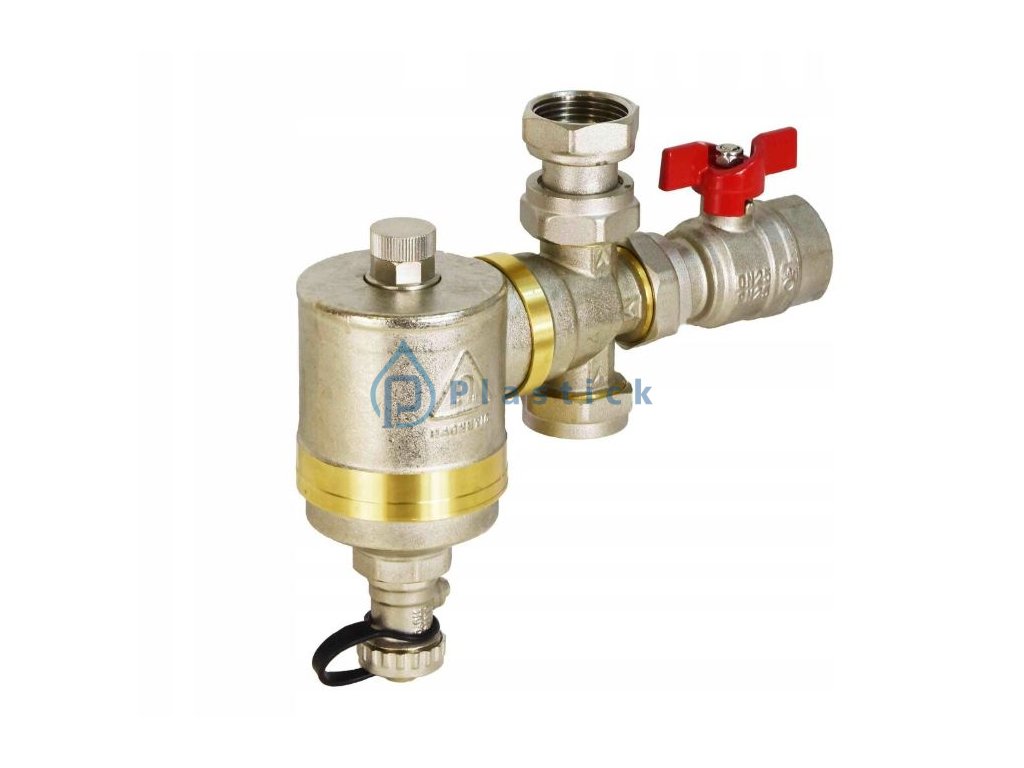

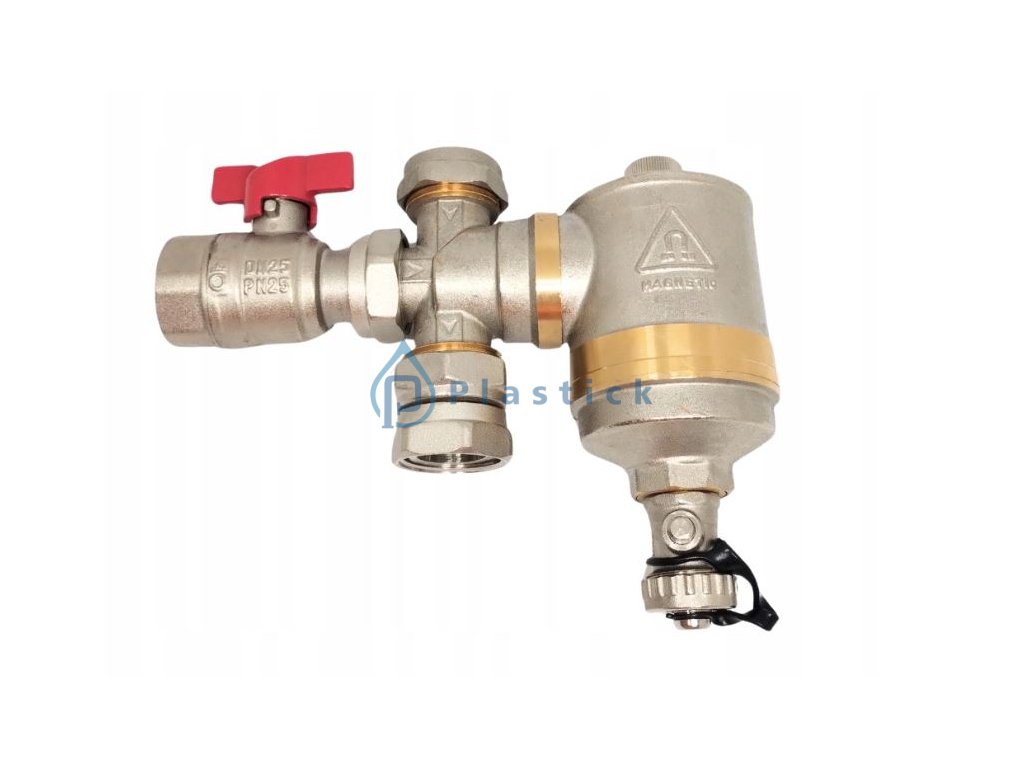

IBO IBF-09 1" Magnetický odlučovač nečistôt.

Prečo používať magnetické filtre?

Použitie magnetických filtrov umožňuje zvýšiť ochranu vykurovacieho systému odstránením väčšiny pevných nečistôt, medzi ktoré patrí železo alebo oxidy železa suspendované v kvapaline vykurovacieho systému. To umožňuje chrániť komponenty celej inštalácie a zvýšiť účinnosť kotla, čo sa následne premieta do zníženia nákladov na vykurovanie.

Filter IBF-09 1" sa môže použiť v inštaláciách, kde dochádza k nepretržitej cirkulácii vykurovacieho média. Vykurovacie médium môže pozostávať z roztoku vody a glykolu (max. 50 %).

✔ Môže sa použiť v solárnych a chladiacich systémoch, pričom navyše zabraňuje kontaminácii, ako je piesok.

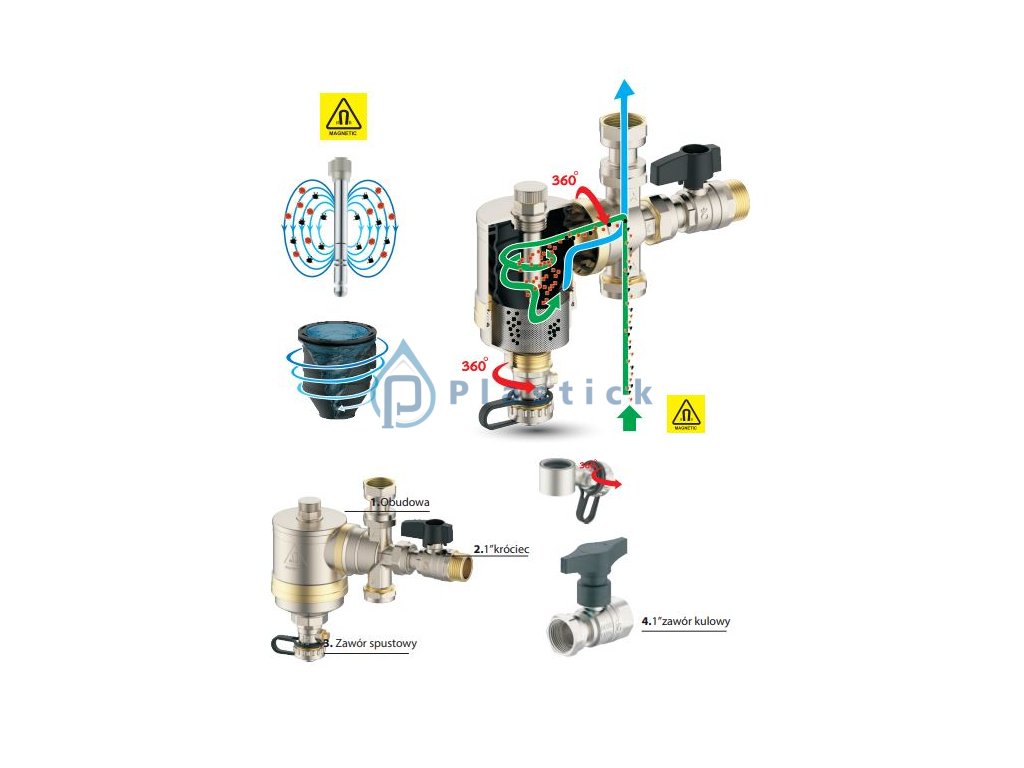

Odlučovače nečistôt sú zložité zariadenia – vďaka použitiu dvojitej filtrácie majú dvojitú funkciu zadržiavania nečistôt, feromagnetických aj nemagnetických.

Prvým prvkom, ktorý umožňuje filtrovať feromagnetické nečistoty (separácia magnetitu), je magnet so silou 9000 Gaussov namontovaný na vonkajšej strane telesa. Ďalším prvkom, ktorý umožňuje separáciu nemagnetických pevných nečistôt, je kazeta vo forme filtračnej sieťky vyrobenej z mosadze. Filtračná komora má väčší priemer ako trysky, čo umožňuje lokálne spomalenie prietoku kvapalín vo vnútri filtra, a tým spomaľuje nečistoty v kvapaline.

Nahromadené nečistoty sa potom môžu odstrániť cez vypúšťací ventil.

Parametre:

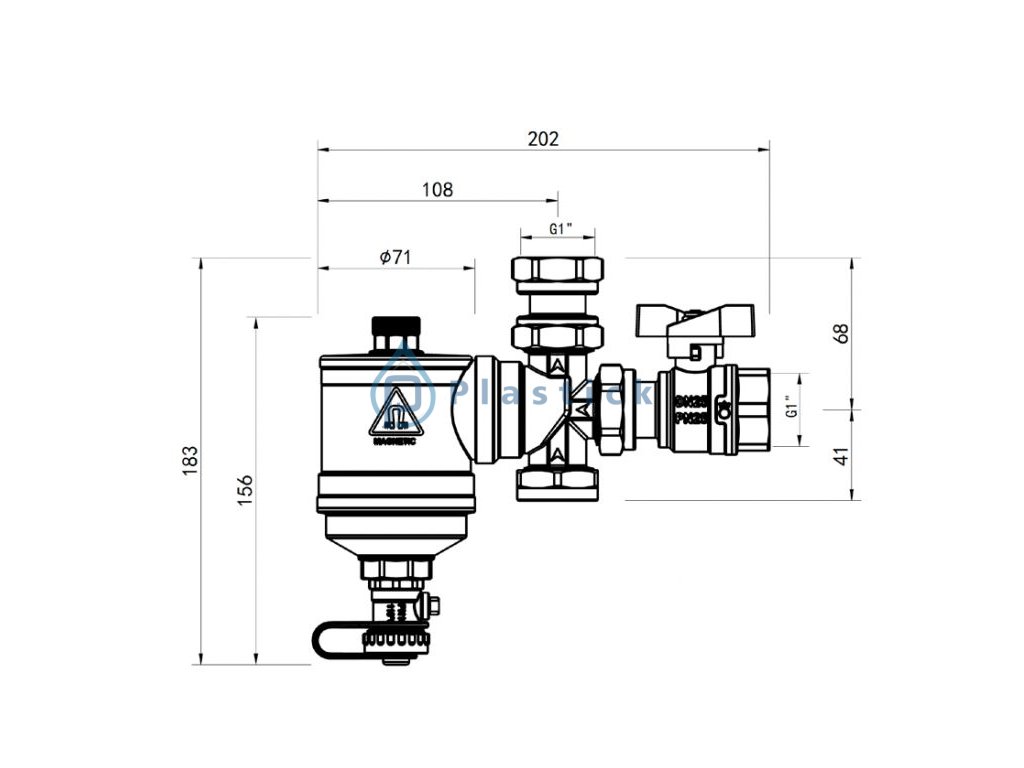

• rozmery: 202 mm x 183 mm,
• maximálny pracovný tlak: 10 barov / 1,0 MPa,
• maximálna teplota kvapaliny: 90 °C,
• filtrácia: ≥500 µm,
• maximálny prietok: 115 l/min,
• magnetická sila: 9000 Gaussov,
• Pripojenia: 1" x 1",
• Materiál: Mosadz/ PA66-GF30
